Чиллеры для централизованных систем SICС-A

Главная » Каталог » Чиллеры и термостаты » Чиллеры для централизованных систем SICС-A

Краткое описание товара

Особенности

  • Модульный дизайн позволяет легко объединить в один комплекс требуемое количество чиллеров от 1 до 15 единиц. Производительность системы по холоду легко наращивать путем увеличения количества модулей или подключения совместимых установок.
  • Водную магистраль с оборотной водой достаточно подключить к одному чиллеру черз входной и выходной патрубки. Не требуется подключение каждого модуля по отдельности. Водные магистрали каждого водоохладителя легко объединяются при помощи гибкого полимерного трубопровода.
  • При изготовлениии чиллеров используются импортные комплектующие известных марок. Это прежде всего касается спирального компрессора и ТРВ, что гарантирует долгую бесперебойную работу комплекса.
  • При отключении отдного из чиллеров весь комплекс водоохладителей продолжает работать в штатном режиме, перераспределяя нагрузку.
  • Во время работы комплекса микрокомпьютерный контроллер автоматически регулирует производительноть каждого модуля в зависимости от нагрузки, при необходимости останавливает отдельные чиллеры.
  • Каждый модуль оснащен спиральным компрессорами с возможность гибкой регулировки мощности в зависимости от нагрузки в целях энергосбережения.
  • Кабельный интерфейс позволяет размещать панель управления чиллерами за пределы помещения для центализованного контроля
  • Опциональный интерфейс передачи данных RS485 позволяет организовать удаленный мониторинг работы комплекса водоохладителей в том числе через компьютерную сеть.


#1093;#1089;#1076;

#1076;#1090;

#1076;#1074;

Чиллеры для централизованных систем охлаждения

■   Принцип кодирования

SICC - xxxA - xx
    |         |        |
    |         |        |
    |         |        |-------------------------► Хладагент:
    |         |                                            No code=R22      R1=R407C      R2=R410A
    |         |
    |         |--------------------------------► Первые три кода: Холодопроизводительность (кВт)
    |                                                       A=Воздушное охлаждение
    |
    |----------------------------------------► Центральный чиллер Shini

■   Особенности



























Стандартная конфигурация

  • Модульный дизайн позволяет легко объединить в один комплекс требуемое количество чиллеров от 1 до 15 единиц. Производительность системы по холоду легко наращивать путем увеличения количества модулей или подключения совместимых установок.
  • Водную магистраль с оборотной водой достаточно подключить к одному чиллеру черз входной и выходной патрубки. Не требуется подключение каждого модуля по отдельности. Водные магистрали каждого водоохладителя легко объединяются при помощи гибкого полимерного трубопровода.
  • При изготовлении чиллеров используются импортные комплектующие известных марок. Это прежде всего касается спирального компрессора и ТРВ, что гарантирует долгую бесперебойную работу комплекса.
  • Во время работы комплекса микрокомпьютерный контроллер автоматически регулирует производительность каждого модуля в зависимости от нагрузки, при необходимости останавливает отдельные чиллеры.
  • Каждый модуль оснащен спиральными компрессорами с возможностью гибкой регулировки мощности в зависимости от нагрузки в целях энергосбережения.
  • Кабельный интерфейс позволяет размещать панель управления чиллерами за пределами помещения для центализованного контроля

Варианты аксессуаров

  • Опциональный интерфейс передачи данных RS-485 позволяет организовать удаленный мониторинг работы комплекса водоохладителей в том числе через компьютерную сеть.

■   Применение

Центральные чиллеры с воздушным охлаждением конденсаторного блока SICС-A применяются для организации системы централизованной подачи воды для охлаждения промышленных установок, литьевых форм. Кроме того, они подходят и для других отраслей, где требуется применение охладителей для обеспечения технологических процессов.

■   Принцип работы

Циркуляционное охлаждение: воздух высокой температуры и высокого давления от компрессора высокого давления распыления выходит и вступает в воздушный теплообменник, который выступает в качестве конденсатора для охлаждения воздуха и превращения его в жидкость. Затем он приходит в расширительный клапан после фильтрации. Там, после падения давления, вступает в оболочку и трубы испарительного типа. Низкая температура, низкое давление и насыщенный хладагент поглощают тепло от охлаждающей воды до наименьшей ее температуры. Состоянием хладагента на выходе кожухотрубного испарителя является низкая температура. Воздух низкого давления затем поступает в сепаратор воздуха и жидкости для разделения воздуха и жидкости. Затем воздух поступает в входной патрубок воздушного компрессора с низким давлением, чтобы сжаться. Распыление под высоким давлением (компрессор) → конденсатор (воздух теплообменник) → фильтр → расширительный клапан → испаритель (вода теплообменник) → отделитель жидкости и воздуха → низкое давление всасывания.

■   Фундамент и установка

Представляем установку

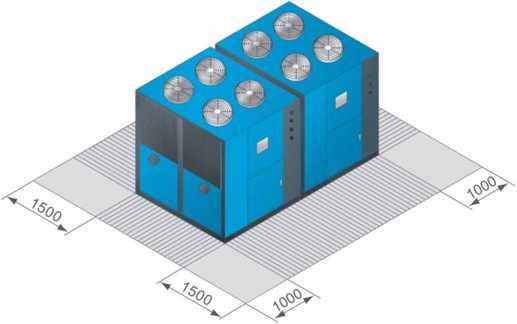

Выбор пространства для установки (единица измерения: мм)

  1. Поблизости источники тепла отсутствуют, что позволяет избежать снижение эффективности за счет поглощения горячего воздуха.
  2. Никаких последствий использования высокой температуры - паров или масляных пятен.
  3. При выборе места установки вблизи градирни с водой избегайте разбрызгивания и водяного пара, дабы избежать короткого замыкания или утечки.
  4. Беспрепятственная правильная вентиляция вдыхаемого или выдыхаемого воздуха.
  5. Нет горючего вещества.
  6. При использовании конкретной платформы подшипников, платформа должна быть твердой и ровной. Установите ударопрочный коврик в затворе несущей платформы, если это необходимо.
  7. Устанавливают на некотором расстоянии, оставляя пространство. Пространственные диапазоны рекомендуются, как показано на рисунке справа.

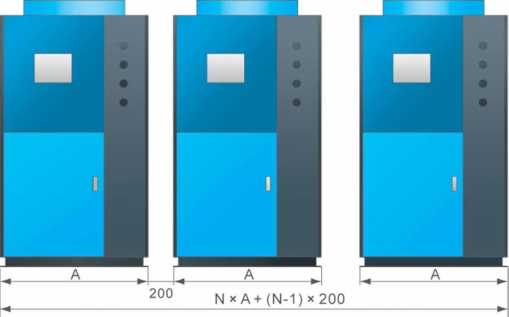

Демонстрация установки

Тип

Модуль модели

Измерение модели
(A)

Комбинация размеров

Модуль единица

SICC-60A

975



N x A +
(N-1) x 200



SICC-90A

1170

SICC-120A

1825

Примечание: Сочетание модуля блока, как показано на рисунке слева
Единица измерения: мм

Опора платформы

  1. Устройство должно быть установлено на бетонных или стальных несущих конструкционных платформах, которые должны быть твердыми и иметь гладкие и плоские поверхности. Прочность платформы должна выдерживать весь блок, если усилие не является самым высоким, быть устойчивой к вибрации и шуму.
  2. Поверхность бетона базовой платформы обычно оштукатурена с горизонтальный орнаментом, с водонепроницаемой обработкой. В окружении она должна иметь размещенные дренажные раковины с углом наклона не менее чем на 0,5%, наклон должен привести в дренажное отверстие.
  3. В целях поддержания тихой работы и предотвра&##1090;#1072;/li#1100;#1072;1097;ения перед&##160; #1074;#1083;#1077;#1099; #1085;#160;#1072; #1080;#1072;span style=#1083;#1089;#1088;1072;чи вибраций &##1091;#1077;1080; шума, под полом между базовым блоком и базовой платформой должен быть проложен амортизатор. Пожалуйста, поддерживайте оборудование в горизонтальном положении, если необходимо устанавливайте устройство и антивибрационный держатель.
  4. Для того, чтобы удерживать соединение труб в результате кручения, землетрясения, тайфуна, или просто на долгое время обеспечить работу в результате движения, во внимание должен быть принят метод фиксации. Смотрите следующие примеры для установки платформы и фиксации:

Отношение установки платформы

■   Чертежи

 Техническое обслуживание в пространстве







  1. 5-дюймовый выход охлаждениющей жидкости.
  2. 5-дюймовый вход охлаждениющей жидкости.
  3. Φ16    Отверстие подшипника.
  4. M16    Стационарный болт.

SICC-60A

Техническое обслуживание в пространстве







  1. 5-дюймовый выход охлаждениющей жидкости.
  2. 5-дюймовый вход охлаждениющей жидкости.
  3. Φ16    Отверстие подшипника.
  4. M16    Стационарный болт.

SICC-90A

Техническое обслуживание в пространстве





  1. 5-дюймовый выход охлаждениющей жидкости.
  2. 5-дюймовый вход охлаждениющей жидкости.
  3. Φ16    Отверстие подшипника.
  4. M16    Стационарный болт.

SICC-120A

■   Таблица комбинированных модулей

Тип

Модель

Группировка

 Мощность компрессора
(кВт)

Модуль модели

SICC-60A

60A

17

SICC-90A

90A

27.24

SICC-120A

120A

37.56

Модуль единицы

SICC-150A

60A + 90A

44.24

SICC-180A

2 x 90A

54.48

SICC-210A

90A + 120A

64.8

SICC-240A

2 x 120A

75.12

SICC-270A

3 x 90A

81.72

SICC-300A

2 x 90A + 120A

92.04

SICC-330A

3 x 90A + 60A

98.72

SICC-360A

3 x 120A

112.68

Тип

Модель

Группировка

 Мощность компрессора
(кВт)

Модуль единицы

SICC-420A

4 x 90A + 60A

125.96

SICC-450A

5 x 90A

136.2

SICC-480A

4 x 120A

150.24

SICC-540A

6 x 90A

163.44

SICC-570A

4 x 120A + 90A

174.48

SICC-600A

5 x120A

187.8

SICC-660A

5 x 120A + 60A

204.8

SICC-720A

6 x 120A

225.36

SICC-780A

6 x 120A + 60A

242.36

SICC-840A

7 x 120A

262.92

SICC-930A

7 x 120A + 90A

287.16

SICC-990A

7 x 120A + 90A + 60A

294.16

   Мы оставляем за собой право изменять спецификации без предварительного уведомления.

■   Технические характеристики

SICC-60A

SICC-90A

SICC-120A

Емкость

охлаждения1)

кВт

60

90

120

ккал/ч

51,600

77,400

103,200

Мощность

-

30, 400 / 460VAC, 50 / 60Гц

Молная мощность

кВт

19

28

37

Рабочий ток

A

33

48

61

Пускойо ток

A

140

175

230

Компрессор

Тип

---



Герметичные спиральные



Мощность

кВт

8.5 x 2

13.6 x 2

18.8 x 2

Карьер нагревателя

кВт

0.07 x 2

0.07 x 2

0.09 x 2

Холодильник

Тип

---

R22 ( R407C Опционально доступна)

Заполняемое количество

кг

15

18

36

Испаритель

Тип

---

Закрытый кожухотрубный испаритель

Поток охлаждения

м3

10.3

15.5

20.6

Потеря давления

кПа

27

39.2

49

Сцепка воды

дюйм

5

5

5

Конденсатор

Тип

---

Tube-плавник с воздушным охлаждением конденсатора

Мощность нагнетателя

кВт

1.68

1.68

3.72

Количество воздуха

м3

26,000

39,000

52,000

Размеры машины

Длина (W)

мм

2163

2163

2163

Ширина (D)

мм

975

1170

1825

Высота (H)

мм

2230

2230

2230

Масса

До упаковки

кг

720

820

1300

После упаковки

кг

760

870

1350

Уровень шума
дБ (A)

dB(A)

71

72

74

Взаимозаменяемые меры

1 кВт = 860 ккал/ч     1 RT = 3,024 ккал/ч     10,000 Btu/ч = 2,520 ккал/ч



Прим: 1)



Холодильная мощность испытания в условиях: процесс расхода воды 0.172m3
(h.kW), процесс воды на выходе имеет температуру 7°C, процесс воды на входе имеет температуру в 30°C и поток охлажденной воды 0.215 м3 (кВтч).

Мы оставляем за собой право изменять спецификации без предварительного уведомления.
